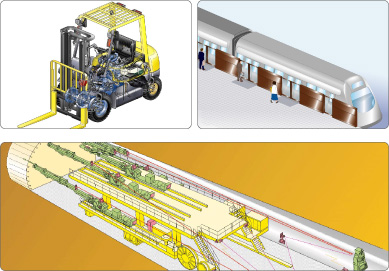

透視図 完成予想図
製品の内部を表現する透視図あるいは完成後の形をイメージさせる完成予想図。ポスターやカタログ等に使用できます。
|
|

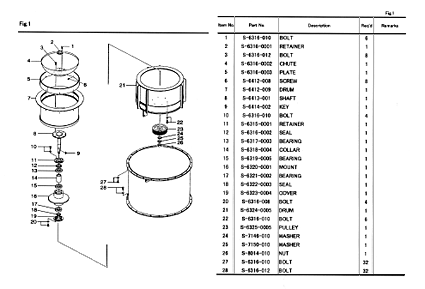

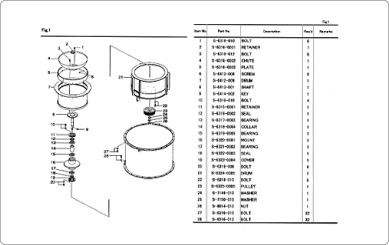

パーツカタログ
部品番号、部品名称、イラストで製品の分解図を作成します。
設計資料と単品の平面図があれば、編集、パーツカタログのレイアウト、 版下作成、印刷まで行います。
|
|
|
テクニカルイラストとは、物の形状を判り易く表現する方法のひとつとして確立しています。三和設計は、作業工程を分かりやすく説明するイラスト、あるいは分解図、組立図、さらにはCADデータに直結した2次元や3次元イラストまで、ニーズに応じた最適なイラストを作成します。
また、産業機械、土木機械の透視図、あるいは設計段階のプレゼンテーション用などのイラストも作成可能です。 |
|
